GB/T 3036-AS type wafer handle transmission butterfly valve
Product Details
GB/T 3036-AS type marine center butterfly valve basic parameters：
| Type | Nominal pressure PN/MPa | Maximum working pressure /MPa | Valve body material code | Nominal diameter DN/mm | Note 1: When the valve seat ring material is NBR, the butterfly valve is suitable for seawater, fresh water, air, crude oil, heavy oil and other media with t ≤70℃. | Note 2: When the valve seat ring material is FPM, the butterfly valve is suitable for seawater, fresh water, air, crude oil, heavy oil lubricating oil, refined oil and other media with t<170℃. | ||||||||||
| A B | 10 | 1.0 | G、T、QT、W | 50～200 | ||||||||||||
| B | 50～500 | |||||||||||||||
| C | ||||||||||||||||
| D | ||||||||||||||||
| E | ||||||||||||||||
| AS、FAS | 6、10 | 0.6、1.0 | 50～200 | |||||||||||||
| BS、FBS、FFBS | 50～700 | |||||||||||||||
| CS、FCS | 50～1000 | |||||||||||||||
| FFCS | G、QT、W | 50～800 | ||||||||||||||
| DS、FDS | G、T、QT、W | |||||||||||||||
| FFDS | G、QT、W | |||||||||||||||
| ES、FES | G、T、QT、W | |||||||||||||||
| FFES | G、QT、W | |||||||||||||||
| AJ、FAJ | 5K | 0.5 | G、T、QT、W | 50～200 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| BJ、FBJ | 5K | 0.5 | 50～700 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| FFBJ | 5K | 0.5 | G、QT、W | 125～700 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| CJ、FCJ | 5K | 0.5 | G、T、QT、W | 50～800 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| FFCJ | 5K | 0.5 | G、QT、W | 125～800 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| DJ、FDJ | 5K | 0.5 | G、T、QT、W | 50～800 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| FFDJ | 5K | 0.5 | G、QT、W | 125～800 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| EJ、FEJ | 5K | 0.5 | G、T、QT、W | 50～800 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
| FFEJ | 5K | 0.5 | G、QT、W | 125～800 | ||||||||||||
| 10K | 1.0 | |||||||||||||||
Main parts materials：
| Part name | Material | |||||||||||||||
| Code | Name | Bran | Standard Number | |||||||||||||
| valve body | G | cast steel | ZG230-450C | GB/T 4299-2013 | ||||||||||||
| T | grey cast iron | HT250 | GB/T 9439-2010 | |||||||||||||
| QT | Ductile iron | QT400-15 | GB/T 1348-2009 | |||||||||||||
| W | Cast copper alloy | ZCuSn10Zn2 | GB/T 1176-2013 | |||||||||||||
| Stem | - | cast stainless steel | ZG07Cr19Ni9 | GB/T 2100-2002 | ||||||||||||
| - | cast stainless steel | CF8M | GB/T 12230-2005 | |||||||||||||
| - | cast stainless steel | CF3M | ||||||||||||||
| - | Cast copper alloy | ZCuAI9Mn2 | GB/T 1176-2013 | |||||||||||||
| Stem | - | Stainless steel | 12Cr13 | GB/T 1220-2007 | ||||||||||||
| Valve seat ring | N | Nitrile rubber | XA8433 | GB/T 2811-1996 | ||||||||||||
| F | fluororubber | XD8423 | ||||||||||||||

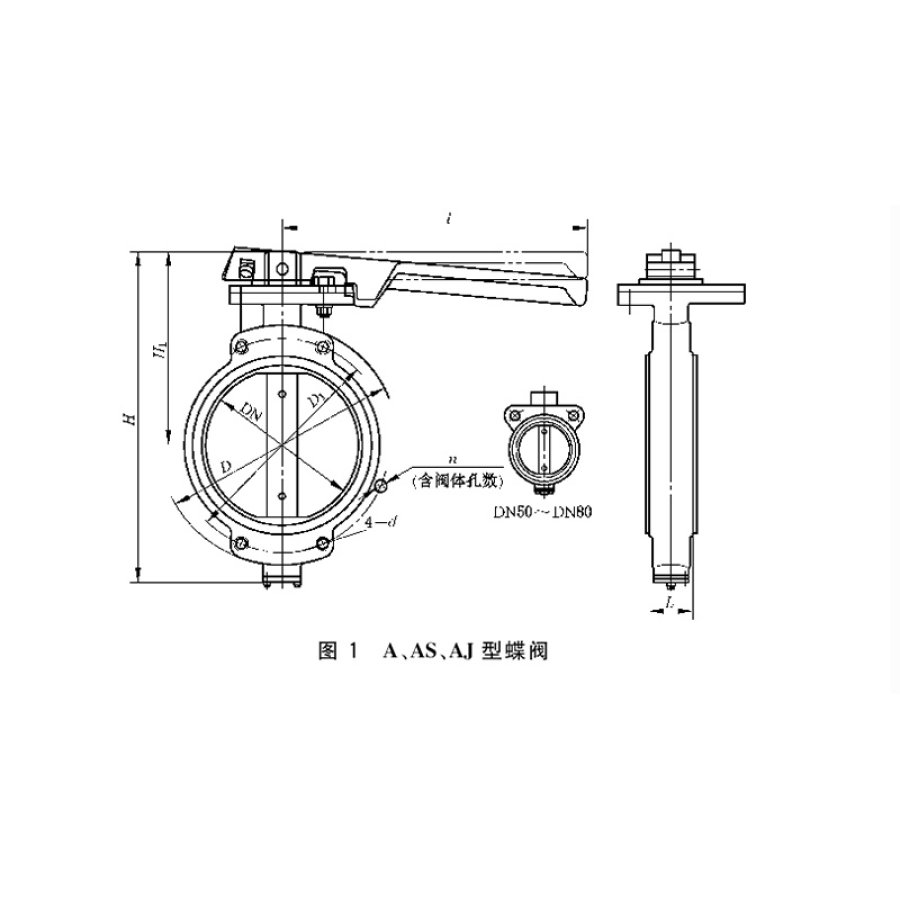

Basic dimensions of AS type butterfly valve：
| Nominal pressure/PN | Nominal diameter DN/ mm | Dimensions | Flange size | weight/kg | |||||||||||||||
| ≈H | ≈H1 | l | L | D | D1 | n | d | T、QT | G | W | |||||||||
| 6 | 50 | 202 | 136 | 240 | 43 | 140 | 110 | 4 | 14 | 3.1 | 3.5 | 4.0 | |||||||
| 65 | 222 | 146 | 46 | 160 | 130 | 3.5 | 4.0 | 4.5 | |||||||||||
| 80 | 242 | 156 | 190 | 150 | 18 | 5.2 | 5.5 | 6.1 | |||||||||||
| 100 | 304 | 176 | 280 | 52 | 210 | 170 | M16 | 7.2 | 7.5 | 8.5 | |||||||||
| 125 | 344 | 196 | 56 | 240 | 200 | 8 | 8.5 | 9.5 | 10.5 | ||||||||||
| 150 | 394 | 226 | 350 | 265 | 225 | 15.0 | 16.1 | 18.1 | |||||||||||
| 200 | 444 | 251 | 60 | 320 | 280 | 17.0 | 19.1 | 21.2 | |||||||||||
| 10 | 50 | 202 | 136 | 240 | 43 | 165 | 125 | 4 | 18 | 3.0 | 3.5 | 4.1 | |||||||
| 65 | 222 | 146 | 46 | 185 | 145 | 3.5 | 4.0 | 4.5 | |||||||||||
| 80 | 242 | 156 | 200 | 160 | 8 | 5.0 | 5.5 | 6.2 | |||||||||||
| 100 | 304 | 176 | 280 | 52 | 220 | 180 | M16 | 7.0 | 7.5 | 8.5 | |||||||||
| 125 | 344 | 196 | 56 | 250 | 210 | 8.5 | 9.5 | 10.5 | |||||||||||
| 150 | 394 | 226 | 350 | 285 | 240 | M20 | 15.1 | 16.1 | 18.0 | ||||||||||
| 200 | 444 | 251 | 60 | 340 | 295 | 17.2 | 19.3 | 21.2 | |||||||||||
