GB/T 3036-FFES Flange type pneumatic butterfly valve
Product Details
Main parts materials
| Part Name | Material | |||||||||||||||||||
| Code | name | Brand | standard encdoing | |||||||||||||||||
| Valve body | G | Cast Steel | ZG230-450C | GB/T 4299-2013 | ||||||||||||||||
| T | grey cast iron | HT250 | GB/T 9439-2010 | |||||||||||||||||
| QT | Ductile Iron | QT400-15 | GB/T 1348-2009 | |||||||||||||||||
| W | Cast copper alloy | ZCuSn10Zn2 | GB/T 1176-2013 | |||||||||||||||||
| Valve disc | - | Cast stainless steel | ZG07Cr19Ni9 | GB/T 2100-2002 | ||||||||||||||||
| - | Cast stainless steel | CF8M | GB/T 12230-2005 | |||||||||||||||||
| - | Cast stainless steel | CF3M | ||||||||||||||||||
| - | Cast copper alloy | ZCuAI9Mn2 | GB/T 1176-2013 | |||||||||||||||||
| Valve stem | - | Stainless steel | 12Cr13 | GB/T 1220-2007 | ||||||||||||||||
| Valve seat ring | N | Nitrile rubber | XA8433 | GB/T 2811-1996 | ||||||||||||||||
| F | fluororubber | XD8423 | ||||||||||||||||||

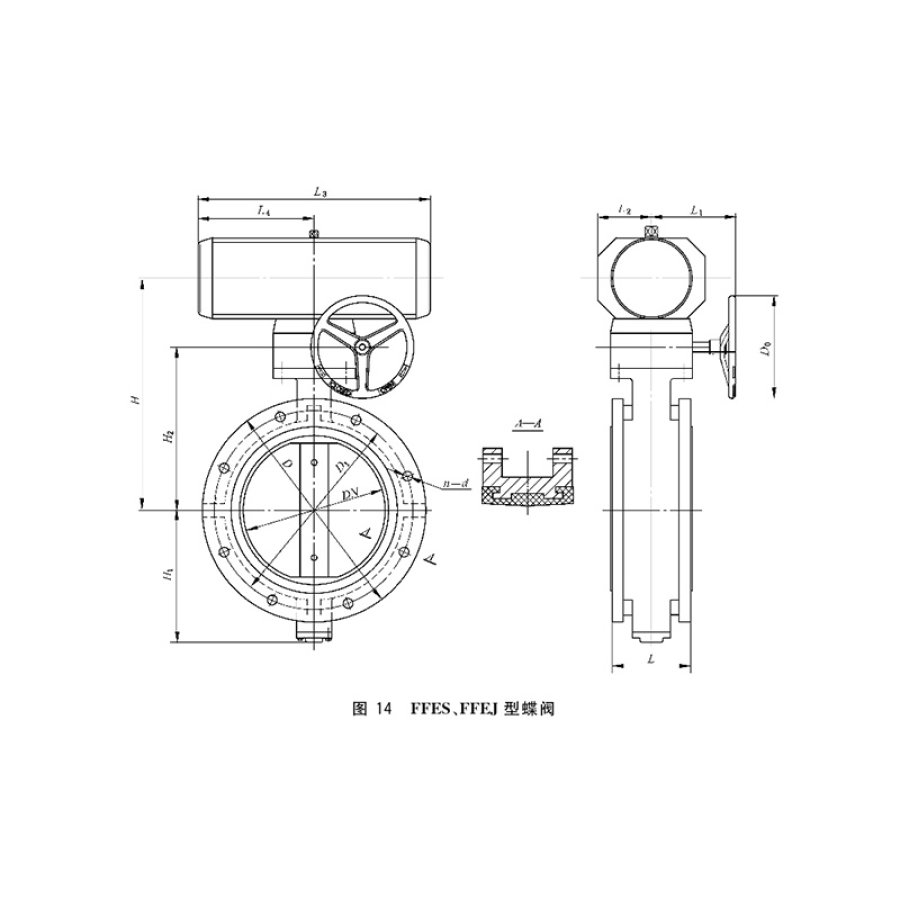

FFES Basic dimensions of type butterfly valve：
| Nominal pressure PN/ | Nominal diameter DN/ mm | Dimensions | Flange size | Handwheel | weight kg | |||||||||||||||||||
| H | ≈H1 | H2 | L1 | L2 | L3 | L4 | L | D | D1 | n/个 | d | D0 | S | QT | G | W | ||||||||
| 6 | 50 | 361 | 69 | 192 | 190 | 53 | 302 | 151 | 108 | 140 | 110 | 4 | 14 | 160 | 14 | 15.5 | 16.1 | 17.2 | ||||||
| 65 | 371 | 79 | 202 | 112 | 160 | 130 | 17.1 | 18.3 | 19.5 | |||||||||||||||
| 80 | 381 | 89 | 212 | 114 | 190 | 150 | 18 | 20.5 | 21.2 | 23.8 | ||||||||||||||
| 100 | 396 | 135 | 227 | 127 | 210 | 170 | 25.9 | 26.5 | 28.9 | |||||||||||||||
| 125 | 416 | 152 | 247 | 140 | 240 | 200 | 8 | 28.2 | 30.4 | 32.1 | ||||||||||||||
| 150 | 453 | 172 | 272 | 332 | 166 | 140 | 265 | 225 | 44.0 | 46.2 | 50.5 | |||||||||||||
| 200 | 498 | 197 | 297 | 396 | 198 | 152 | 320 | 280 | 56.5 | 58.9 | 64.6 | |||||||||||||
| 250 | 538 | 233 | 337 | 165 | 375 | 335 | 12 | 77.7 | 80.9 | 88.8 | ||||||||||||||
| 300 | 625 | 258 | 362 | 225 | 63 | 474 | 237 | 178 | 440 | 395 | 22 | 180 | 109.0 | 115.0 | 127.0 | |||||||||
| 350 | 667 | 284 | 398 | 233 | 88 | 528 | 264 | 190 | 490 | 445 | 200 | 17 | 144.0 | 152.0 | 166.0 | |||||||||
| 400 | 782 | 314 | 459 | 277 | 117 | 616 | 308 | 216 | 540 | 495 | 16 | 230 | 19 | 177.0 | 187.0 | 205.0 | ||||||||
| 450 | 822 | 344 | 597 | 285 | 143 | 698 | 349 | 222 | 595 | 550 | 280 | 23 | 223.0 | 225.0 | 247.0 | |||||||||
| 500 | 937 | 382 | 532 | 876 | 438 | 229 | 645 | 600 | 20 | 360 | 26 | 273.0 | 288.0 | 312.0 | ||||||||||
| 600 | 1007 | 444 | 657 | 330 | 165 | 1158 | 579 | 267 | 755 | 705 | 26 | 500 | 32 | 401.0 | 422.0 | 451.0 | ||||||||
| 700 | 1072 | 501 | 722 | 292 | 860 | 810 | 24 | 565.0 | 595.0 | 633.0 | ||||||||||||||
| 800 | 1132 | 563 | 782 | 385 | 191 | 1380 | 690 | 318 | 975 | 920 | 29 | 700 | 38 | 725.0 | 763.0 | 806.0 | ||||||||
| 10 | 50 | 361 | 69 | 192 | 190 | 53 | 302 | 151 | 108 | 165 | 125 | 4 | 18 | 160 | 14 | 16.2 | 17.7 | 18.2 | ||||||
| 65 | 371 | 79 | 202 | 112 | 185 | 145 | 18.1 | 19.1 | 20.2 | |||||||||||||||
| 80 | 381 | 89 | 212 | 114 | 200 | 160 | 8 | 21.5 | 22.5 | 24 | ||||||||||||||
| 100 | 396 | 135 | 227 | 127 | 220 | 180 | 26.2 | 27.5 | 29.2 | |||||||||||||||
| 125 | 416 | 152 | 247 | 140 | 250 | 210 | 29.8 | 31.2 | 34.7 | |||||||||||||||
| 150 | 453 | 172 | 272 | 332 | 166 | 140 | 285 | 240 | 22 | 46.8 | 48.9 | 52.5 | ||||||||||||
| 200 | 498 | 197 | 297 | 396 | 198 | 152 | 340 | 295 | 58.9 | 61.6 | 67.5 | |||||||||||||
| 250 | 538 | 233 | 337 | 165 | 395 | 350 | 12 | 80.1 | 84.2 | 92.5 | ||||||||||||||
| 300 | 625 | 258 | 362 | 225 | 63 | 474 | 237 | 178 | 445 | 400 | 180 | 114.0 | 120.0 | 132.0 | ||||||||||
| 350 | 667 | 284 | 398 | 233 | 88 | 528 | 264 | 190 | 505 | 460 | 16 | 200 | 17 | 150.0 | 158.0 | 173.0 | ||||||||
| 400 | 782 | 314 | 459 | 277 | 117 | 616 | 308 | 216 | 565 | 515 | 26 | 230 | 19 | 185.0 | 195.0 | 214.0 | ||||||||
| 450 | 822 | 344 | 597 | 285 | 143 | 698 | 349 | 222 | 615 | 565 | 20 | 280 | 23 | 223.0 | 235.0 | 258.0 | ||||||||
| 500 | 937 | 382 | 532 | 876 | 438 | 229 | 670 | 620 | 360 | 26 | 285.0 | 300.0 | 325.0 | |||||||||||
| 600 | 1007 | 444 | 657 | 330 | 165 | 1158 | 579 | 267 | 780 | 725 | 29 | 500 | 32 | 418.0 | 440.0 | 470.0 | ||||||||
| 700 | 1072 | 501 | 722 | 292 | 895 | 840 | 24 | 589.0 | 620.0 | 660.0 | ||||||||||||||
| 800 | 1132 | 563 | 782 | 385 | 191 | 1380 | 690 | 318 | 1015 | 950 | 32 | 700 | 38 | 755.0 | 795.0 | 840.0 | ||||||||
